Gotovo svaku odluku o grijaćem kabelu za opasno područje možete suziti na četiri pitanja: što dopušta klasifikacija područja, pod kojim temperaturnim razredom kabel mora ostati, koju dužnost mora obavljati i imaju li završeci i kontrole isto odobrenje kao kabel. Odgovorite tim redoslijedom i uži izbor obično pada na dva ili tri kandidata.
Vod za kondenzat od 6 inča čini točku. Potrebno mu je održavati temperaturu od 80 °C, dvaput godišnje dolazi do pare od 150 °C, nalazi se u zoni 1 s plinskom skupinom IIB i klasom T3 i trči 320 m. Promijeni jednu činjenicu i odgovor se mijenja. Podignite izlaz pare na 200 °C i kabel s mineralnom izolacijom postaje jedina sigurna opcija. Proširite trčanje na 3 km i crtanje s efektom kože počinje se natjecati.
Četiri odluke, redoslijedom koji je važan
Primijenite ova četiri filtra prije nego što otvorite katalog, jer svaki od njih uklanja opcije umjesto da ih dodaje.
- Klasifikacija područja i grupa plina ili prašine. Zona 1, zona 2, grupa i stupanj prašine odlučuju što se uopće smije ugraditi.
- Temperaturni razred i maksimalna temperatura procesa. Ovo postavlja gornju temperaturu površine za plašt kabela, ne samo za cijev.
- Dužnost. Održavajte temperaturu, veličinu cijevi, izolaciju, okolinu, opskrbni napon i duljinu rada postavite vate po metru koji su vam zapravo potrebni.
- Hardver sustava. Hladni vodovi, razvodne kutije, termostati, senzori i zaštita od zemljospoja odlučuju hoće li odobrenje preživjeti instalaciju.
Obrnuti redoslijed i dobit ćete klasični neuspjeh projekta: kabel kupljen po cijeni, zatim redizajn šest tjedana prije pokretanja jer je razvodna kutija bila IP66, a ne Ex e.
Korak 1: Pročitajte zajedno klasifikaciju područja i temperaturnu klasu
Zona i Divizija opisuju isti rizik s različitim papirima
IEC i ATEX praksa dijeli postrojenje na zone, dok Sjeverna Amerika koristi podjele. Zona 1 općenito je jednaka Klasi I, Diviziji 1, a Zona 2 je jednaka Diviziji 2. Praktična posljedica je jednostavna: kabel certificiran za Diviziju 2 neće zadovoljiti specifikaciju Zona 1, iako ta dva opisa zvuče međusobno zamjenjivima u dokumentaciji za nadmetanje.
| Lokacija (IEC / ATEX) | Sjevernoamerički ekvivalent | Što to znači za praćenje topline |
|---|---|---|
| Zona 0 | Klasa I, Divizija 1 (rijetko) | Tragiranje je obično isključeno; samo svojstveno sigurni krugovi |
| Zone 1 | Klasa I, Divizija 1 | Ex e ili Ex d trasiranje s ovjerenim završecima; većina petrokemijskih linija |
| Zona 2 | Klasa I, Divizija 2 | Prihvaćena niža razina zaštite; prozor greške je kratak, nije nula |
| Zona 21 / 22 | Razred II, Divizija 1 / 2 | Kućišta nepropusna za prašinu plus kontrola površinske temperature |
Temperaturna klasa je ograničenje površine, a ne ocjena proizvoda
Temperaturna klasa prisutnog plina ili prašine ograničava temperaturu površine svega što je instalirano unutar prostora: 450 °C za T1, 300 °C za T2, 200 °C za T3, 135 °C za T4, 100 °C za T5 i 85 °C za T6. Temperatura plašta se postavlja ovisno o tome što je toplije, procesnoj tekućini ili vlastitom izlazu kabela, i to je mjesto gdje se većina projekata uhvati.
- Linija od 100 °C u području T4 (135 °C) ostavlja samo 35 °C prostora za glavu.
- Ciklus isparavanja od 150 °C isključuje svaki kabel s oznakom T5 ili T6.
- Kontrolirani dizajn, gdje termostat ili limiter zaustavljaju kabel da dosegne svoj maksimum, često je jedini način da se kabel visoke izlazne snage zadrži unutar niske temperaturne klase.
Za načine kvarova koje samo certificiranje ne sprječava, pročitajte našu bilješku jesu li samoregulirajući grijaći kabeli sigurni za upotrebu u opasnim područjima .
Korak 2: Uskladite obitelj kabela s dužnošću
Za većinu cjevovoda Zone 1 ispod 150 °C, samoregulirajuća traka ili traka s ograničenjem snage najjeftinije je usklađeno rješenje. Iznad toga, ili gdje atmosfera napada polimere, pobjeđuje kabel s mineralnom izolacijom. Na cjevovodima dugim nekoliko kilometara, traganje s efektom kože jedini je praktični izbor.
| Kabelska obitelj | Tipično održavanje raspona | Izrežite na željenu duljinu na licu mjesta | Najbolje odgovara |
|---|---|---|---|
| Samoregulirajući | Zaštita od smrzavanja do 120 do 150 °C | da | Zona 1 ili 2 vodovi cijevi, spremnika i instrumenata |
| Ograničenje snage | Oko 110 do 150 °C | da | Linije srednje duljine kojima je potrebna veća gustoća izlaza |
| Konstantna snaga | 150 do 250 °C i više | Paralelno da, serija br | Visokotemperaturni vodovi s kontroliranim dizajnom |
| Mineralno izolirana | 400 °C i više | Ne, tvorničke dužine | Visoka temperatura, korozija, mehaničko oštećenje |
| Skin-efekt | Duge linije, do oko 200 °C | br | Cjevovodi dugi nekoliko kilometara |
Kabel za ograničavanje snage, kao što je serija ACCCT, nalazi se između dvije krajnosti: njegov izlaz je daleko stabilniji od samoregulirajuće trake, a još uvijek se može rezati na željenu duljinu na licu mjesta, što je važno kada se linija modificira tijekom izgradnje.
ACC-CT Kabeli za praćenje topline s ograničenjem snage za procesne linije Stabilna izlazna snaga s ograničenjem snage, fleksibilnost rezanja na duljinu na terenu i omotači otporni na kemikalije odgovaraju održavanju temperature procesa i zaštiti od smrzavanja na modificiranim linijama. Pogledajte proizvod → Kabel s mineralnom izolacijom je zamjena koja često postaje prvi izbor na vrućim ili mehanički izloženim vodovima, jer tolerira temperature omotača koje niti jedan polimer ne može doseći, a njegov metalni omotač daje vodiču stvarnu mehaničku zaštitu.
Korak 3: Plašt, pletenica i pitanje korozije
Polimerne jakne nisu zamjenjive
Standardni PVC omotači pripadaju kućnoj zaštiti od smrzavanja, a ne u procesnoj jedinici. Fluoropolimerski omotači otporni su na ugljikovodike i većinu otapala, ali još uvijek omekšavaju na visokoj temperaturi i neki aromati prodiru kroz njih tijekom godina službe.
Metalni omotači postoje jer neke atmosfere jedu polimere
Offshore platforme, područja rashladne vode bogate kloridima i kisela usluga brzo uništavaju pletenicu od nehrđajućeg čelika, zbog čega postoje obloge od legure 825. Na specifikaciji ograničenoj na kloride izbor plašta je odluka o koroziji, a ne marketinška.

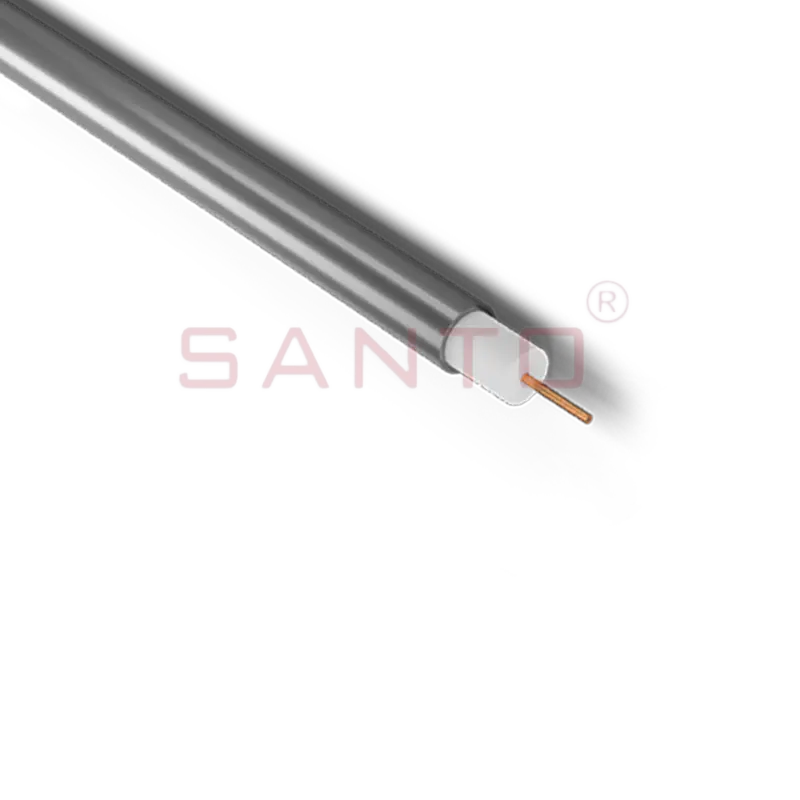

Grijaći kabel s mineralnom izolacijom od legure 825 za opasna područja MI toplinsko praćenje otporno na koroziju za zaštitu od smrzavanja na visokim temperaturama i održavanje temperature u morskim, naftnim, plinskim, kemijskim i energetskim uslugama bogatim kloridima. Pogledajte proizvod → Korak 4: Završeci, kontrole i zaštita od zemljospoja
Potvrda o opasnom području kabela završava na njegovom hladnom provodniku. U što god da hladno olovo sleti, mora imati istu zonu, skupinu plina i temperaturnu klasu ili instalacija nije usklađena bez obzira na to koliko je kabel dobar.
- Razvodne kutije u Ex e ili Ex d izvedbi, s certificiranim kabelskim uvodnicama usklađenim s promjerom kabela.
- Termostati za opasna područja, bilo indukcijski ili površinski senzorski, tako da se krug prebacuje na opterećenje, a ne na nagađanje okoline.
- Ex-odobreni temperaturni senzori. Raspon MMP-PT100Ex mjeri do 482 °C, što pokriva zadatke isparavanja i praćenja visoke temperature.
- Zemljospojna zaštita na svakoj grani. IEC praksa i NEC 427.22 to očekuju, a 30 mA je uobičajena razina okidanja.

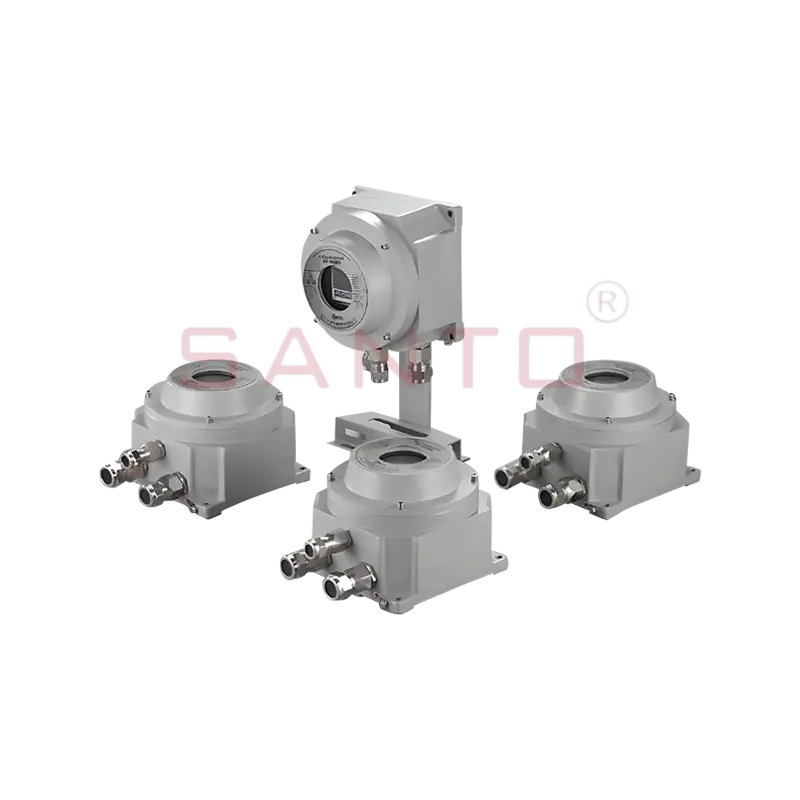

HDBK-WK Regulator temperature otporan na eksploziju za električno grijanje Inteligentni dodatak za kontrolu temperature terminala koji zamjenjuje mehaničke termostate, sa funkcijama zaštite, upozorenja, nadzora i komunikacije za električne sustave praćenja. Pogledajte proizvod → Provjere puštanja u rad i održavanja koje otkrivaju stvarne probleme
Četiri provjere vraćaju svoj trošak unutar prve godine rada, a njihovo preskakanje je način na koji sigurni dizajni postaju nesigurne instalacije.
- Izmjerite izolacijski otpor na svakom krugu na 500 VDC prije zatvaranja toplinske izolacije i ponovno prije uključivanja.
- Izvedite termografsko istraživanje pod opterećenjem nakon što se vod stabilizirao, s kabelom pod naponom i na normalnoj temperaturi procesa.
- Ponovno provjerite temperaturnu klasu kad god se promijeni temperatura procesa ili proizvod; kabel usklađen na 90 °C ne mora biti na 140 °C.
- Pregledajte razvodne kutije na vlagu pri svakom gašenju i čuvajte izvedene crteže koji pokazuju trasiranje.
Često postavljana pitanja
Može li se samoregulirajući kabel koristiti u zoni 1?
Da, ako ima ispravnu certifikaciju opasnog područja i kada temperatura omotača ostaje unutar temperaturne klase područja. Sam kabel rijetko je problem; prekidi obično jesu.
Treba li opasno područje uvijek termostat?
Ne. U Zoni 2 s niskom temperaturom održavanja često su dovoljni samoregulirajući kabel i odobrena razvodna kutija. U Zoni 1 s velikom gustoćom snage, termostat ili limitator je ono što održava T-ocjenu valjanom.
Može li se kabel s mineralnom izolacijom rezati na željenu duljinu na licu mjesta?
Općenito ne. MI kabel se isporučuje u tvorničkim duljinama sa zapečaćenim završecima, tako da je naručivanje odgovarajuće duljine zadatak dizajna, a ne detalj instalacije.
Što ako temperatura procesa poraste nakon puštanja u rad?
Odmah ponovno pokrenite provjeru temperaturne klase. Porast temperature voda za 30 °C može gurnuti usklađenu instalaciju izvan njezine T-ocjene, a popravak može biti druga obitelj kabela, a ne drugi termostat.
Ako imate nacrt klasifikacije područja, veličinu linije, detalje izolacije i potrebnu temperaturu održavanja, odabir postaje kratka inženjerska vježba umjesto rasprave. Pošaljite te četiri stavke našim inženjerima putem kontakt stranica i vratit ćemo se s obitelji kabela, gustoćom snage i odgovarajućim hardverom s oznakom Ex.
